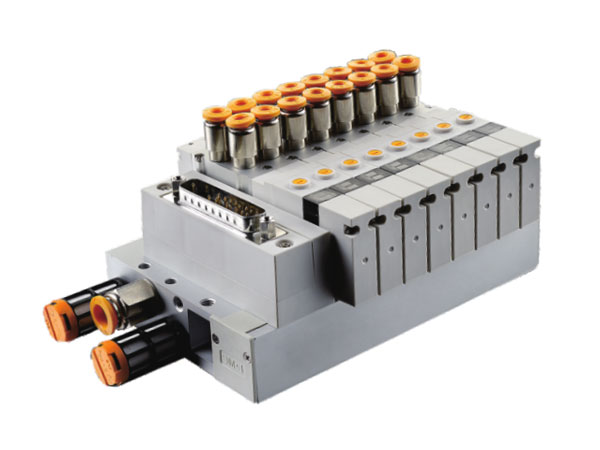

Van cụm SV-VAN BLOCK BUS, MULTI PIN. Tương đồng với các series VUVG-Festo, SY-SMC về ứng dụng và chất lượng.

Van cụm, kết nối kiểu nhiều chân (multi pin) hoặc nối mạng truyền thông(profibus-DP, CANopen, Profinet,...).

Chức năng van: 2/2, 3/2, 5/2, 5/3. Coil công suất thấp(0.8W) có thể điều khiển trực tiếp từ PLC, không cần role trung gian.

Size 1: M5, M7(ống ngõ ra 4 hoặc 6mm). Ống nguồn 8 hoặc 10mm.

Size 2: 1/8(ống ngõ ra 6 hoặc 8mm). Ống nguồn 10 hoặc 12mm.

Nhiều lựa chọn ngõ ra khí nén phù hợp yêu cầu dứng dụng: Trên van, trên đế phía trước, trên đế mặt dưới.

Lưu lượng tối đa 1200 lít/phút

Ống kết nối ngõ vào 8mm đến 12mm

Ống ngõ ra từ 4, 6, 8 mm

 Áp suất làm việc: -1 to 8 bar

Nhiệt độ làm việc: -10 to 50 độ C

Tín hiệu điều khiển PNP (24VDC)

IP 65

Với kết nối multi pin: tối đa 24 địa chỉ van

CAD 3D and download.

https://emc.partcommunity.com/3d-cad-models/sso/sv-valve-terminal-emc?info=emc%2Fvalve%2Fintegrated_manifold%2Fsv_valve_terminal&cwid=3463
